耐高溫輸送帶
發(fā)布時(shí)間：2021-11-15 17:08
瀏覽次數(shù)：4950

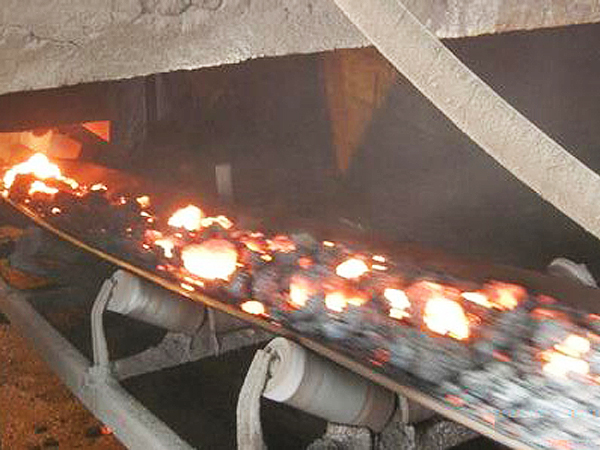

用途：主要用于冶金、建筑等行業(yè)，輸送燒結(jié)礦、焦炭、水泥熟料等高溫物料，物料溫度不超過(guò)800℃，帶面溫度不超過(guò)220℃的條件下使用。
特性：采用三元乙丙橡膠為覆蓋層，骨架材料采用國(guó)內(nèi)專用的耐高溫帆布，獨(dú)特的配方設(shè)計(jì)，解決了因乙丙橡膠飽和度高，粘合性差，層間附著力低的關(guān)健問(wèn)題。具有帶體輕，壽命長(zhǎng)（約2-4倍），耐熱性能好的特點(diǎn)。
物理性能：
層間粘合強(qiáng)度：
耐熱(高溫)輸送帶的選用、產(chǎn)品使用注意事項(xiàng)：
1、耐高溫輸送帶的選用：
依據(jù)耐熱輸送帶所輸送物料的溫度、表面結(jié)構(gòu)形狀及粘度等參數(shù)選擇耐熱帶的類型。如當(dāng)輸送溫度為150℃的燒結(jié)礦石、焦炭等大塊物料，并且物料與帶面接觸面積較小時(shí)，帶面溫度保持在60－80℃；當(dāng)輸送水泥粉等粘度較小的物料時(shí)，物料溫度與帶面溫度相差就很小。
帶面溫度與耐熱帶的使用壽命密切相關(guān)。直接影響到覆蓋膠與芯層、芯層之間的粘合強(qiáng)度、覆蓋膠的耐磨性、抗龜裂性等。應(yīng)在充分調(diào)查、測(cè)量帶表面溫度等使用條件后，選擇耐熱帶的類型。
較厚的覆蓋膠是保證帶子有較長(zhǎng)使用壽命的重要條件。建議耐熱帶的蓋膠厚度上膠6－9mm，下膠2－4mm。
2、耐熱輸送帶使用要點(diǎn)：
對(duì)整條帶的表面溫度要連續(xù)地、不間斷地進(jìn)行測(cè)量、記錄和監(jiān)控，一定要避免不必要的溫度升高；
要對(duì)物料的膠帶進(jìn)行強(qiáng)制的冷卻(最好在合層上用水沖卻)；
保持所輸送的物料按帶寬均勻分布，不過(guò)分集中；
防止油的存在，(冷卻水中的微量油)對(duì)帶的破壞超過(guò)熱本身；
裝有熱物料的帶子，一旦停止運(yùn)轉(zhuǎn)，應(yīng)迅速采取措施將熱物料卸下；
耐熱帶的接頭最好采用熱膠接法。
型號(hào)：
Ⅰ型：可耐不大于100℃試驗(yàn)溫度，最高短時(shí)運(yùn)行溫度150℃，代號(hào)T1。
Ⅱ型：可耐不大于125℃試驗(yàn)溫度，最高短時(shí)運(yùn)行溫度170℃，代號(hào)T2。
Ⅲ型：可耐不大于150℃試驗(yàn)溫度，最高短時(shí)運(yùn)行溫度200℃，代號(hào)T3。
Ⅳ型：可耐不大于175℃試驗(yàn)溫度，最高短時(shí)運(yùn)行溫度250℃，代號(hào)T4。
IIV型：可耐不大于200℃試驗(yàn)溫度，最高短時(shí)運(yùn)行溫度300℃，代號(hào)T5。
品種：
分為普通耐熱輸送帶和強(qiáng)力耐熱輸送帶，普通耐熱帶強(qiáng)力層為滌棉帆布（CC56），強(qiáng)力耐熱帶強(qiáng)力層為EP（具體又分為EP100 型、EP150型、EP200型、EP250、EP300型、EP350型、EP400型等）。
安全性能 導(dǎo)電性 輸送帶上下兩面的表面電阻平均值≤3X108Ω
燃燒性 全厚度帶燃燒自息時(shí)間≤3 S
剝?nèi)ジ采w膠的自息時(shí)間≤5 S
滾筒摩擦 全過(guò)程滾筒表面溫度≤325℃
